CSY2000D系列传感器与检测技
术实验台是在本公司多年生产传感技术教学实验装置的基础上，为适应不同类别、不同层次的专业需要，最新推出的模块化的新产品。
CSY2000D系列传感器与检测技术实验台主要用于各大、中专院校开设的“传感器原理”“自动检测技术”“非电量电测技术”“工业自动化仪表与控制”“机械量电测”等课程的实验教学。
CSY2000D系列传感器与检测技术实验台采用的传感器大部分是工业结构，便于学生加强对书本知识的理解，并在实验过程中，通过信号的拾取，转换，分析，培养学生作为一个科技工作者具有的基本操作技能与动手能力。
二、产 品 组 成
一、实验台组成
CSY-2000D系列传感器与检测技术实验台由主控台、三源板（振动源、温度源、转动源）、传感器和相应的实验模板、数据采集卡及处理软件、实验台桌六部分组成。
1、主控台部分
提供高稳定的±15V、＋5V、0~＋24V可调、±2V~±10V可调八种直流稳压电源；主控台面板上还装有电压、气压、频率、转速显示表。音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；气压源0－20kpa可调，电压表200mV~20V三档切换，，高精度PID调节仪表带通讯RS232、485接口（控制温精度±0.5℃、转速控制精度千分之一）；RS232/USB计算机串行接口；流量计等。
2、三源板
装有振动源1HZ－30HZ（可调）；转动源0－2400转/分（可调）；加热源＜200℃可调）。
3、传感器：详见下表（共二十五件种传感器）
4、实验模块部分：详见下表（共十三个模块）
5、数据采集卡及处理软件：详见（六、V9.0数据采集卡及处理软件的特点）
6．高联多媒体网络教室软件：详见(七、高联多媒体网络教室软件)
7、实验桌：专用实验桌尺寸为1600×800×750(mm)，实验桌面上预留显示器或示波器安放位置。实验桌的两个特制柜可分别安放实验模板和计算机主机及键盘。
8、多媒体三维动画演示软件：详见（八、演示软件说明）
三、产 品 特 点
1、传感器的结构已从原理型转向工业检测传感器，传感器已由定性转向定量，有一定的精度，更便于计算机做实验的特性分析。

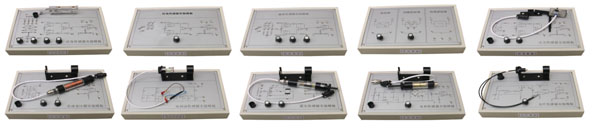

2、仪器配温度源、气源、振动源和转动源。传感器配相应实验模块，便于操作和管理，实验完成后，可分别放入实验台的柜子里和传感器箱。能根据教学需求添加增强部分传感器及其模块，或制作特殊的传感器模块。
3、各种公共源也可用于学生课程设计、毕业设计及进行一些开发性实验；电源及信号源设制有保护电路，确保学生在误操作后不会损坏设备并保证学生的安全。
四、产品技术指标
序号 | 传感器名称 | 实 验 模 板 | 量 程 | 线性 | 实验 项目 | 备 注 |
1 | 电阻应变式传感器 | 电阻应变式实验模块 | 0－500g（200） | ±0.5% | 1-7 | 全桥 |
2 | 扩散硅压力传感器 | 压力传感器实验模块 | 4-20kpa | ±1% | 8 | |
3 | 差动变压器 | 差动变压器实验模块 | ±4mm | ±2% | 9-12 | |
4 | 电容式传感器 | 电容传感器实验模块 | ±2.5mm | ±3% | 13-14 | |
5 | 霍尔式位移传感器 | 霍尔传感器实验模块 | ±1mm | ±2% | | |
6 | 霍尔式转速传感器 | | 2400转／分 | ±0.5% | 17 | |
7 | 磁电式传感器 | | 2400转／分 | ±0.1% | 18-19 | |
8 | 压电式传感器 | 压电传感器实验模块 | | | 20 | |
9 | 电涡流位移传感器 | 电涡流位移实验模块 | 1mm | ±2% | 21-25 | |
10 | 光纤位移传感器 | 光纤位移实验模块 | 1mm | ±5% | 26-27 | |
11 | 光电转速传感器 | | 2400转／分 | ±0.5% | 28-29 | |
12 | 集成温度传感器 | 温度传感器实验模块 | 常温-150℃ | ±3 % | 30 | |
13 | Pt100铂电阻 | 常温-200℃ | ±3% | 32 | 三线制 |
14 | Cu50铜电阻 | 常温-150℃ | ±3% | 32 | ] |
15 | K型热电偶 | 常温-200℃ | ±2% | 33 | |
16 | E型热电偶 | 常温-200℃ | ±2% | 34 | |
17 | J型热电偶 | 常温-800℃ | ±5% | 34 | |
18 | 气敏传感器 | | 50-2000PPm | | 37 | 对酒精敏感 |
19 | 湿敏传感器 | | 10－95%RH | | 38 | |
20 | | 检波、移相、滤波模块 | |
21 | | 振动源模块 | |
22 | | 转动源模块 | |
23 | 热电偶冷端补偿器 | | K型热电偶 |
|
|
|
|
|
|
|
|
1．金属箔式应变片单臂电桥性能实验
2．金属箔式应变片半桥性能实验
3．金属箔式应变片全桥性能实验
4．金属箔式应变片单臂、半桥、全桥性能比较实验
5．金属箔式应变片温度影响实验
6．直流全桥的应用——电子秤实验
7．交流全桥的应用——振动测量实验
8．扩散硅压阻压力传感器的压力测量实验
9．差动变压器的性能实验
10．激励频率对差动变压器特性的影响实验
11．差动变压器零点残余电压补偿实验
12．差动变压器的应用――振动测量实验
13．电容式传感器的位移特性实验
14．电容传感器动态特性实验
15．直流激励时霍尔传感器位移特性实验
16．交流激励时霍尔传感器位移特性实验
17．霍尔测速实验
18．磁电式转速传感器的测速实验
19．用磁电式原理测量地震*
20．压电式传感器测振动实验
21．电涡流传感器的位移特性实验
22．被测体材质对电涡流传感器的特性影响实验
23．被测体面积大小对电涡流式传感器的
特性影响实验
24．电涡流传感器测量振动实验
25．电涡流传感器测转速实验*
26．光纤传感器的位移特性实验
27．光纤传感器测量振动实验
28．光电转速传感器的转速测量实验
29．利用光电传感器测转速的其它方案*
30．集成温度传感器的温度特性实验
31．铂电阻温度特性实验
32．铜电阻温度特性实验*
33．K型热电偶测温实验
34．E型热电偶测温实验
35．热电偶冷端温度补偿实验*
36．对酒精敏感的气敏传感器的原理实验
37．湿度传感器的实验
38．数据采集系统实验（静态举例）
39．数据采集系统实验（动态举例）
40．J型热电偶测温实验
41．数据单步采集实验
42．数据定时采集实验
备注：带*号实验为思考实验，由学生自己动手组建。
增强型可单选的传感器
序号 | 传 感 器 名 称 | 实 验 模 块 | 量程 | 线性 | 实验项目 |
1 | PSD位移传感器 | PSD位置传感器实验模块 | ±4cm | ≤3% | 1－2 |
2 | 扭矩传感器 | 扭矩传感器实验模块 | 0-500g | ≤1% | 3－4 |
3 | 超声位移传感器 | 超声波传感器实验模块 | 20-60cm | ≤3% | 5－7 |
4 | CCD电荷耦合器件 | CCD测径实验仪实验模块 | Φ3-6mm | ≤3% | 8－9 |
赠送8套908智能型仪表 |
增强部分实验：
1.PSD位移传感器测定位移实验
2.PSD位移传感器测量振动*
3.扭矩传感器的性能实验
4.扭矩传感器的不同的信号传输方式*
5.超声波传感器测量距离实验
6.超声波传感器的方位角测定方向*
7.超声波自动开闭的实验*
8.CCD测定直径实验
9. CCD测面积实验
10.光栅位移传感器位移测量实验
11．用CCD计量光栅莫尔条纹个数
14．远红外夜视实验
备注：带*号实验为思考实验，由学生自己动手组建。
六、V9.0数据采集卡及处理软件
一、数据采集卡及处理软件： V9.0版
V9.0版数据采集器是在原V8.0版基础上的一个升级版本，针对目前市售的传感器实验系统所配的采集器(卡)动态范围太小，分辨率和精度过低的缺点，V9.0版彩了工业级的完善解决方案，达到了很高的测量精度和动态范围，接口部分采用USB接口，方便用户的实际使用。该采集器既能满足完全的实验要求，取代现有的仪表显示读数，也可作为科研人员直接的科研开发使用。
具体技术指标如下：
1、接口标准：USB接口
2、A/D：12位
3、通道数：可以扩展到8通道
4、采样：同步、异步
5、触发方式：软触发、硬触发
6、采样频率：100KHz(分档可选)
7、测量误差：0.2mv
8、测量量程：最大可达正负15V
9、支持电压、电流信号直接输入，无需配备转换器
10、可以扩充D/A通道
11、环境：windows98/2000/xp
12、软件：配备传感器综合实验系统成套实验软件包及高联虚拟仪器软件包(如虚拟滤波器，频谱分析，失真测量等)
二、虚拟软件： V9.0版用Labview7.0开发，含有虚拟示波器、频谱分析仪、FFT、仪器标定
本软件是和V9.0采集卡配套使用，以USB进行通讯，采用USB1.1标准协议，是一个高效、实时的数据采集系统。该采集系统可单独对外部信号进行采集，也可和CSY9.0传感器实验仪软件配合在我们公司的CSY系列传感器实验台上进行实验操作。
系统需求：
1.操作系统：Windows 98 SE/Me/2000/XP简体中文版
2.Intel Pentium Ⅲ500MHz或AMD Athlon700MHz以上
3.128Mb或以上内存
4.400MB以上硬盘空间供软件安装和备份
5.有USB接口
6.4倍速或以上的CD-ROM
该软件主要功能有以下几点：
1．软件按照公司实验指导书编写，大部分实验能用此数据采集软件进行实验操作。
2．软件采集设置可分单步采样、定时采样、双向采样、与动态采样。在单步采样时可以以最小二乘法与端点法分析其最大非线性误差或最大迟滞误差，在动态实验时可以分析其输入波形的频率、振幅或转速。
3．支持打印功能，能把实验结果在实验结束后即可打印出来。
4．采集卡硬件具有程控放大功能，在测量小电压时能有很高精度。
5．在数据采集时通讯速率在V8.0数据采集卡的基础上有很大提高
6．数据采集软件支持USB1.1/RS232通讯。
7．支持差动输入功能。
8．支持双通道数据采样。
9．具有虚拟示波器功能，并能对波形进行频谱分析、失真度仪计算。
七、高联智能多媒体网络教室软件
（议十台以上采用、教室要有局域网）
是一款实现在电子教室、多媒体网络教室或者电脑教室中进行多媒体网络教学的非常好的软件产品，集电脑教室的同步教学、控制、管理、音视频广播、网络考试等功能于一体，并能同时实现屏幕监视和远程控制等网络管理的目的。该软件专门针对电脑教学和培训网络开发，可以非常方便地完成电脑教学任务，包括屏幕广播与点播、屏幕监视、遥控辅导、屏幕录制、屏幕回放、网络考试、网上语音广播、两人对讲和多方讨论、VCD/MPEG/AVI/MP3/WAV/MOV等视频流的网络播放、黑屏肃静、同步文件传输、提交作业、联机讨论、远程命令、获取远端信息、电子教鞭、电子黑板与白板、网上消息、电子举手、锁定学生机键盘和鼠标、远程开关机和重启、学生机同步升级服务、倒计时、班级和学生管理等。
语音教学
通过话筒和耳机进行语音广播，实现教师与学生之间的自由的语音交谈和讨论。包括：网上语音广播、两人交谈和多方讨论。
网络影院
可以实时（循环）监视一个或多个学生的电脑屏幕画面，教师可以不离开座位就了解学生的学习情况，实现对整个网络上学生机的监控与管理。
遥控辅导
教师可以直接遥控和操作任何一台学生的计算机，与被遥控学生进行双向交流，对学生进行“手把手”式的交互式辅导教学。
电子教鞭
可以直接在屏幕上绘画各种图形标记，书写文字，进行任意的“圈圈点点”，配合教学广播功能，比起传统的教鞭来说，就要“更胜百倍”了。
屏幕录制
屏幕回放
录制好的屏幕图像画面，以动画影像的形式存储，通过“屏幕回放”功能可以进行播放，再现录制时的屏幕图像画面。这既可以方便老师提前备课，制作与教学内容相关的教材，又解决了学生跟不上教学进度的问题，还可以让学生在课余的时间自己去温习上课的内容，极大提高教学效率。
网上消息
自由的信息交流，建立了老师与学生、学生与学生之间的另一类交互式沟通方法。
文件传输
您可以将一个或多个文件一次性的传输到指定的学生机上，并且可以指定在传输结束后自动打开或运行您传输的文件。这样就可以做到网上安装软件、分发试卷或演示课件等，极大地提高工作效率。
提交作业
学生可以向老师提交多个文件和目录等作业，配合教师机的“文件传输”功能，完全实现了学生和老师之间的文件交互，实现了学生作业的网上分发与提交。
联机讨论
老师与学生、学生与学生之间进行语音和文字的聊天，让您体会沟通无极限的感觉。所有的文字内容都会被自动保存下来形成历史记录，需要时可以随时查阅。
远端信息
可以在教师机上获得所有学生机的基本配置信息，以方便您的管理。获取的信息包括：操作系统、内存使用情况、磁盘分配与空间、网络属性/协议/服务、IP地址的分配、参数设置情况、座位安排等等。
八、仪表MCGS（Monitor and Control Generated System）全中文工控组态软件
MCGS（Monitor and Control Generated System）全中文工控组态软件是一款在工业上广泛应用的工业组态控制软件，能实现在线动态实时控制。在本产品上的应用例举为结合PID调节仪和PC进行温度和转速的动态调节。

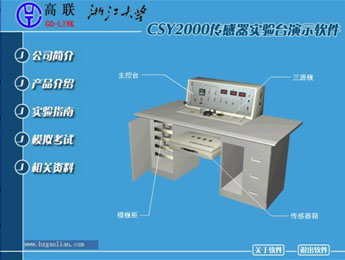

九、演示软件说明
软件特点：
1、真实性好

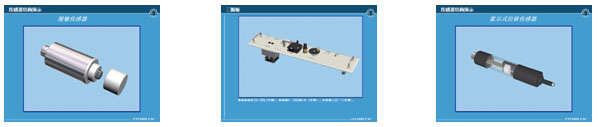

按照CSY®2000传感器与检测技术实验台各零件尺寸比例进行三维实体建模，把传感器实验台的各部分完全、真实地再现到电脑屏幕上。配合动画、文字，生动、详细的介绍各种传感器的内外结构及原理，使广大师生迅速准确地掌握本公司产品。教师可以快速了解产品的组成和使用方法，学生可以在电脑上模拟实际情况进行实验步骤的操作。
2、教学手段生动
我们采用三维模型制作成动画，向学员生动、详尽地介绍传感器各组成部分的零件结构及原理，使学员迅速准确地掌握原本枯燥、难于理解的内容。
3、优越的扩展性
由于我们在制作软件时全部采用三维实体建模，建立了一个庞大的三维零件模型库，除了软件本身所配置的教学内容外，我们还可以根据您的教学要求制作您所需要的教学内容。
4、强大的交互性
学员可以轻松的使用鼠标，在电脑上模拟实际情况进行。本软件还将提供教学考核功能，实验指南电子版及有便于教师教学所需的内容。
5、教学与考核相结合
既达到教学目的，又可以用来考核教学结果。
