TX-CG1传感器与检测技术实训台

产品介绍:
1.TX-CG系列采用模块化设计,将主控台、传感器模块、被测源、检测技术有机的结合,使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、信号采集和传输的整个过程。
2.数据采集卡:含4路模拟量输入/2路模拟量输出,8路开关量输入/8路开关量输出,12位A/D转换,A/D采样速度最大400kHz。
3.上位机软件:本软件配合数据采集卡实时采集实验数据,对数据进行动态或静态处理和分析。
4.实训装置由控制屏、实训桌、检测对象、传感器、变送模块等组成。

主要特点:
1.         采用分离式模块,有很强的灵活性,可扩展性。便于教学内容的变更,升级。
2.         后盖采用镂空设计,学生可观察到实际电路。
3.         正面面板将电路发大,学生可清晰的看到原理图。

模块介绍:
(1)控制屏
交流电源:单相三线220V交流电源供电;
控制屏尺寸: 800×370×200 mm
直流电源、信号源、直流电压表、直流电流表、频率/转速表以及智能调节仪模块;三组直流稳压电源:±15V、±2~±10V分五档输出、2~24V可调;
信号发生器:1k~10kHz 音频信号;Vp-p=0~17V连续可调;
电压表量程0~20V,输入阻抗为10MΩ,精度0.5级;
电流表量程0~20mA,精度0.5级;
频率/转速表:频率测量范围1~9999Hz,转速测量范围1~9999rpm;
高精度温度调节仪:多种输入输出规格,人工智能调节以及参数自整定功能,先进控制算法等。
(2)检测对象模块:
热源:0~220V交流电源加热,温度可控制在室温~1200C
转动源:2~24V直流电源驱动,转速可调在0~3000rpm
振动源:振动频率1Hz~30Hz(可调),共振频率12Hz左右
(3)要求必须配置的传感器及变送模块
应变传感器、差动变压器、差动电容传感器、霍尔位移传感器、扩散硅压力传感器、光纤位移传感器、电涡流传感器、磁电传感器、PT100、LM35、K型热电偶、E型热电偶、Cu50、PN结温度传感器、气敏传感器、湿敏传感器、可燃气体检测传感器、光敏电阻、红外传感器、磁阻传感器、光电开关传感器、霍尔开关传感器。

实训项目与图片:
模块图片
实验项目
1号金属箔式应变片实验模块
1.2.1 (实验一)单臂电桥性能实验
1.2.2(实验二)半桥性能实验
1.2.3 (实验三)全桥性能实验
1.2.4(实验四)金属箔式应变片单臂、半桥、全桥性能比较
*1.2.5 (实验五)金属箔式应变片的温度影响实验
1.2.6(实验六)直流全桥的应用—电子秤实验
2号扩散硅压阻式压力传感器实验模块
2.3.1 (实验七)扩散硅压阻式压力传感器的压力测量实验
2.3.2(实验八)扩散硅压阻式压力传感器的差压测量实验
  3号振动测量实验模块
3.3.1(实验九)电涡流传感器测量振动实验
3.3.2(实验十)磁电式传感器测量振动实验
3.3.3(实验十一)霍尔式传感器测量振动实验
3.3.4(实验十二)光纤传感器测量振动实验

4号电容式传感器实验模块
4.3.1(实验十三)电容式传感器的位移特性实验
4.3.2(实验十四)电容式传感器动态特性实验
5号霍尔式传感器实验模块
5.3.1(实验十五)直流激励时霍尔式传感器的位移特性实验
5.3.2(实验十六)交流激励时霍尔式传感器的位移特性实验
5.3.3(实验十七)霍尔式传感器的应用—电流超限检测报警器
6号差动变压器实验模块
6.2.1(实验十八)差动变压器的位移特性实验
6.2.2(实验十九)激励频率对差动变压器特性的影响
6.2.3(实验二十)差动变压器的零点残余电压补偿实验
6.2.4(实验二十一)差动变压器的振动测量
7号电涡流式传感器实验模块
7.3.1(实验二十二)电涡流传感器的位移特性实验
7.3.2(实验二十三)被测体材质对电涡流式传感器的特性影响实验
7.3.3(实验二十四)被测体面积大小对电涡流式传感器的特性影响实验
7.3.4(实验二十五)电涡流式传感器的应用位移限位器
8号转速实验模块
8.3.1(实验二十六)光电传感器测速电路实验
8.3.2(实验二十七)电涡流式传感器测速电路实验
8.3.3 (实验二十八)磁电式传感器测速电路实验
8.3.4(实验二十九)霍尔式传感器测速电路实验
8.3.5(实验三十)光纤传感器测速电路实验
8.3.6(实验三十一)光纤传感器的位移特性实验
9号温度传感器特性实验模块
9.2.1(实验三十二)PN结温度传感器温度特性实验
9.2.3(实验三十三)负温热敏电阻温度特性实验
9.2.4(实验三十四)集成温度传感器LM35温度特性实验
9.2.5(实验三十五)铂电阻温度特性实验
9.2.6(实验三十六)铜电阻温度特性实验
9.2.7 (实验三十七)K型热电偶测温实验
9.2.8(实验三十八)E型热电偶测温实验
10号气敏式传感传感器实验模块
10.3.1(实验三十九)气敏传感特性实验
11号湿度传感器实验模块
11.3.1(实验四十)湿度传感器特性实验
12号热释电红外传感器实验模块
12.3.1(实验四十一)热释电红外传感器实验
13号移相、相敏、低通滤波实验模块
13.2.1(实验四十二)移相实验
13.2.2(实验四十三)相敏检波器实验
13.2.3(实验四十四)相敏检波器检波实验
13.2.4(实验四十五)低通滤波器实验
14号交直流、全桥、测量、差动放大
实验模块
14.2.1(实验四十六)测量放大实验

配套软件
本软件配合数据采集卡实时采集实验数据,对数据进行动态或静态处理和分析。

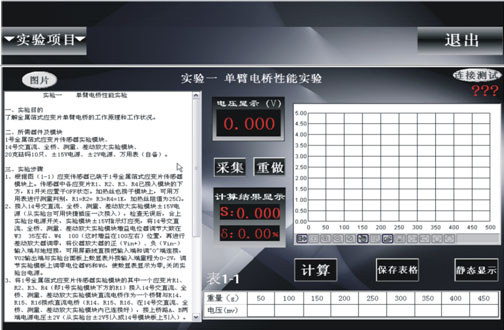

可显示实验内容,实验图形绘制,并支持保存实验表格。以下是截图:
